COMO SURGIU O CODE_BIM
O modelo conceitual denominado CODE_BIM foi concebido entre os anos de 2020 à 2022 fruto de uma dissertação de mestrado desenvolvida na Universidade Federal de Pernambuco (UFPE) pelo arquiteto e urbanista Ítalo Guedes dos Santos sob a orientação do professor Dr. Max Andrade de Lira Xavier Andrade no programa de pós graduação em Desenvolvimento Urbano na área de concentração em Arquitetura e Urbanismo.
O CODE_BIM trata-se de um modelo conceitual inspirado em um jogo de "LEGO" possuindo uma lógica de montagem flexível e adaptável visando estruturar o uso BIM associado ao Code Checking e Validation (Succar, 2015) abrangendo as informações mínimas necessárias para realizar a verificação automatizada de regras em projetos, compreendendo como os dados associados ao modelo BIM devem ser organizados, correlacionados e apresentados para serem implementados em um processo de avaliação automatizada.
Mediante a compreensão do processo atual de aceitação dos projetos aeroportuários junto à equipe da Secretaria Nacional de Aviação Civil (SAC) e a equipe da INFRAERO, foi possível conceber um modelo conceitual visando viabilizar de maneira estruturada o uso da Modelagem da Informação da Construção (BIM) associado ao uso BIM denominado Code Checking e Validation em um projeto de um Terminal de Passageiros Aeroportuário (TPS).
Os resultados alcançados na dissertação evidenciaram através da realização de uma prova de conceito, a viabilidade de utilização do CODE_BIM para a avaliação de diferentes requisitos em um modelo BIM autoral de arquitetura de um Terminal de Passageiros Aeroportuário (TPS) vislumbrando um novo horizonte para a avaliação de projetos aeroportuários, a ser explorado pelos analistas de projetos aeroportuários no Brasil relacionado ao uso BIM associado ao Code Checking e Validation, bem como podendo ser adaptado para outros tipos de projetos.
MODULAÇÃO CODE_BIM
A modulação proposta do modelo conceitual CODE_BIM está distribuída em quatro módulos baseado no protocolo estabelecido por Eastman et al. (2009).
I) interpretação das regras e sua estruturação lógica de regras para sua aplicação;
II) preparação do modelo de construção;
III) fase de execução da regra;
IV) Relato dos resultados do processo de verificação automatizada.

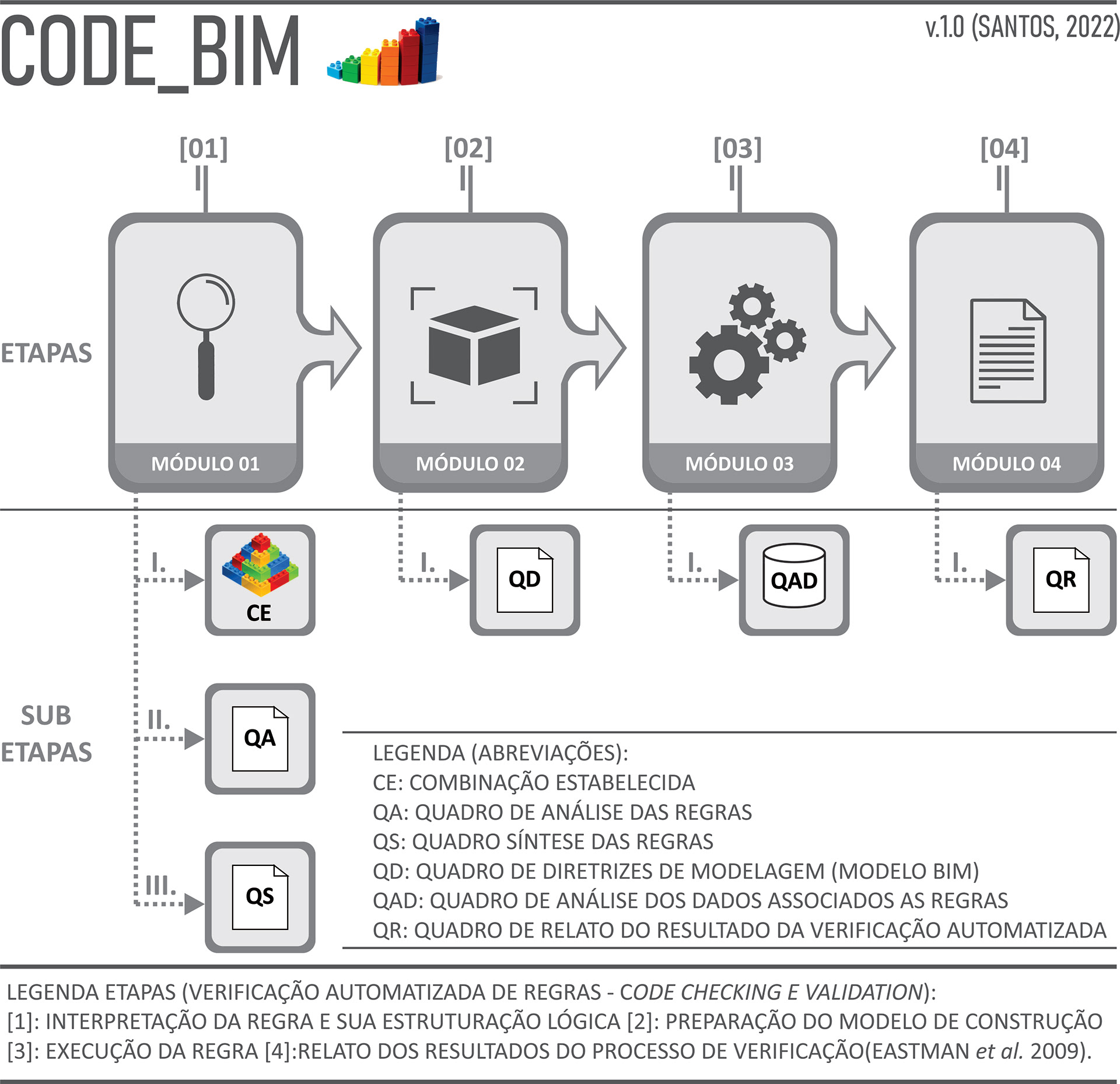

Arranjo geral - modelo conceitual (CODE_BIM) SANTOS, I.G. (2022)
MÓDULO 01
Refere-se a etapa de interpretação das regras e a estruturação lógica de regras para sua aplicação, para este módulo foram concebidas 03 sub etapas, sendo: I) sub etapa de formação da combinação estabelecida (CE), II) sub etapa da criação dos quadros de análise (QA) e III) sub etapa de criação do quadro síntese (QS).
MÓDULO 02
Concerne a etapa de preparação do modelo BIM, para este módulo foi concebida 01 sub etapa destinada ao quadro de diretrizes de modelagem (QD) a ser disponibilizado para os projetistas que irão desenvolver o projeto.
MÓDULO 03
Aborda a etapa da execução da regra, para este módulo foi concebida 01 sub etapa referente ao quadro de análise dos dados (QD) associados as regras.
MÓDULO 04
Trata-se da etapa destinada ao relato dos resultados de verificação, para este módulo foi concebida uma sub etapa referente ao quadro de resultado (QR) da verificação automatizada de requisitos a ser emitido pela equipe de analistas de projeto aeroportuário para a equipe de projetistas.
CARATERÍSTICAS DO CODE_BIM
•Flexível: capaz de atender diferentes requisitos de projetos;
•Adaptável: capaz de se adaptar a diferentes cenários;
•Extensível: capaz de estender o uso de CC combinando diferentes softwares e sistemas de verificação automatizada de regras.
CONCEITUAÇÃO CODE CHECKING E VALIDATION
CONCEITUAÇÃO MODELAGEM DA INFORMAÇÃO DA CONSTRUÇÃO (BIM)
PUBLICAÇÕES REALIZADAS (CODE_BIM)
SANTOS, I.G.; ANDRADE, M. L. V. X. ; ROLIM, A. L. ; NERI, E. R. S. ; AMARAL, M. C. ; PEREIRA, R. G. S. S. Estrutura Conceitual para Verificação Automatizada de Requisitos em Projetos Aeroportuários no Brasil. 4º Congresso Português de Building Information Modelling, v. 2, p. 188-198, 2022.
GUEDES, Í.; ANDRADE, M. Man-Machine Interaction in the Evaluation of Airport Design Process in Brazil. Architecture in the Age of Disruptive Technologies: Transformations and Challenges [9th ASCAAD Conference Proceedings ISBN 978-1-907349-20-1 Cairo (Egypt) [Virtual Conference], pp. 742-749, 2021a.
GUEDES, Í.; ANDRADE, M., CARVALHO A. BIM-Based Airport Design Project Standardization (IFC) for Use of Code Checking. In: Eloy S., Leite Viana D., Morais F., Vieira Vaz J. (eds) Formal Methods in Architecture. Advances in Science, Technology & Innovation (IEREK Interdisciplinary Series for Sustainable Development). Springer, Cham. https://doi.org/10.1007/978-3-030-57509-0_4. 2021b.
GUEDES, Í.; ANDRADE, M. Automatic Rule-Based Checking for the Approval of Building Architectural Designs of Airport Passenger Terminals based on BIM. p. 333- 338. In: Proceedings of 37 eCAADe and XXIII SIGraDi Joint Conference, “Architecture in the Age of the 4Th Industrial Revolution”, Porto 2019.
GUEDES, Í.; ANDRADE, M. Standardization of Airport Architectural Design Projects BIM-based for Code Checking. p. 490-498. In: Congreso SIGraDi 2020. São Paulo: Blucher, 2020.
REFERÊNCIAS COMPLEMENTARES (CODE_BIM)
EASTMAN, C. et al. Automatic rule-based checking of building designs. Automation in Construction, v.18, n.8, p.1011-1033, 2009.
NAWARI, O.N. Building information modeling: automated code checking and compliance processes. CRC Press, ISBN-10:1498785336, 2018.
SUCCAR, B. Episode 24 - Understanding Model Uses. BIM ThinkSpace, 2015.
