QUADRO DE ANÁLISE (QA)
Uma vez formada a combinação estabelecida (CE), será possível desenvolver os quadros de análise (QA) associados as regras, os QA irão dispor das informações contidas nos níveis 02, 03 e 04 da combinação estabelecida. Para cada requisito, é recomendável desenvolver um QA. Em suma, o QA refere-se à caracterização de dados contidos para cada regra a ser criada, servindo para a equipe de analistas como um repositório dos dados associados em cada regra instanciada no software de análise.

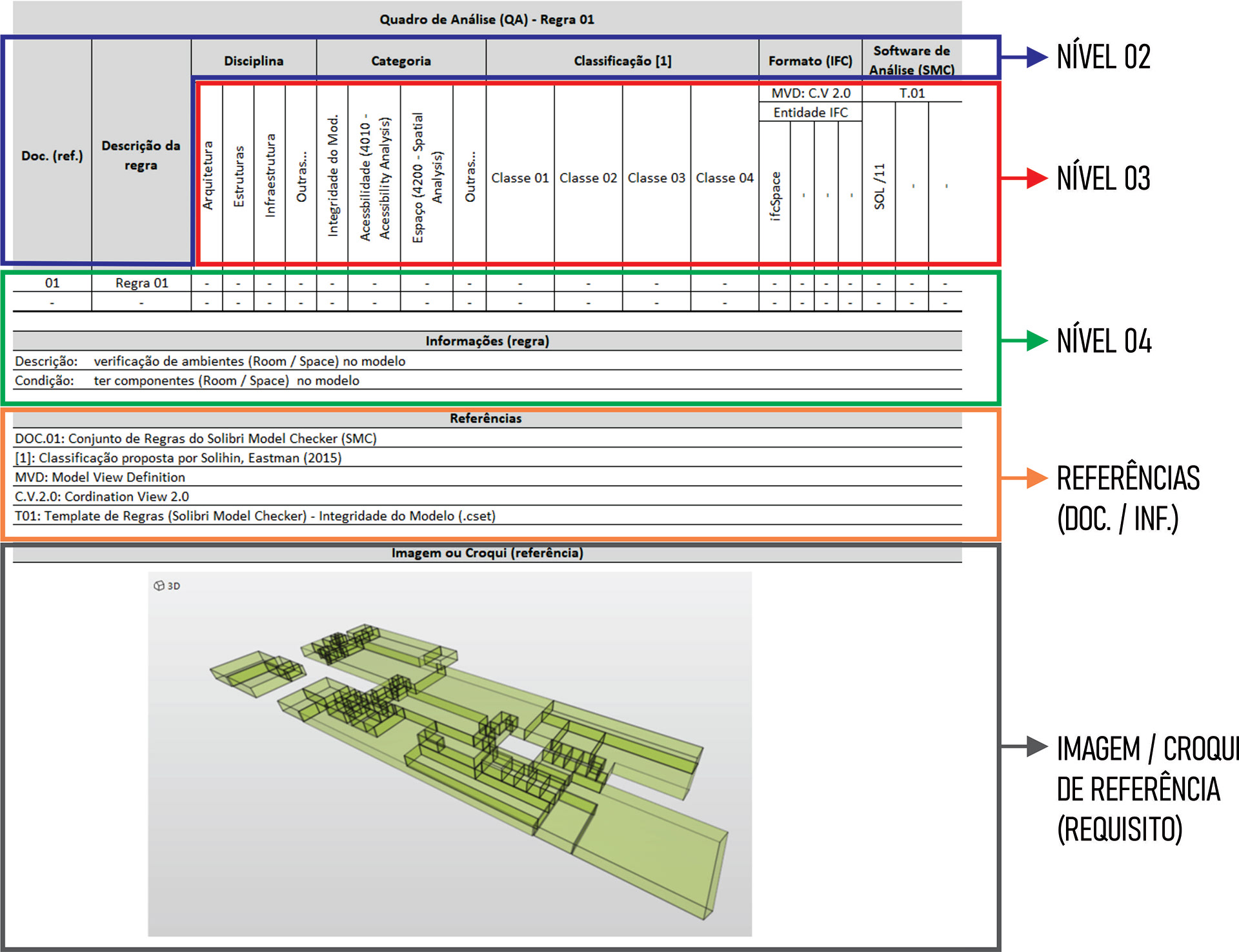

A Figura apresentada a seguir demonstra um exemplo de QA com a caracterização dos dados associados a uma regra específica de um projeto de exemplo.

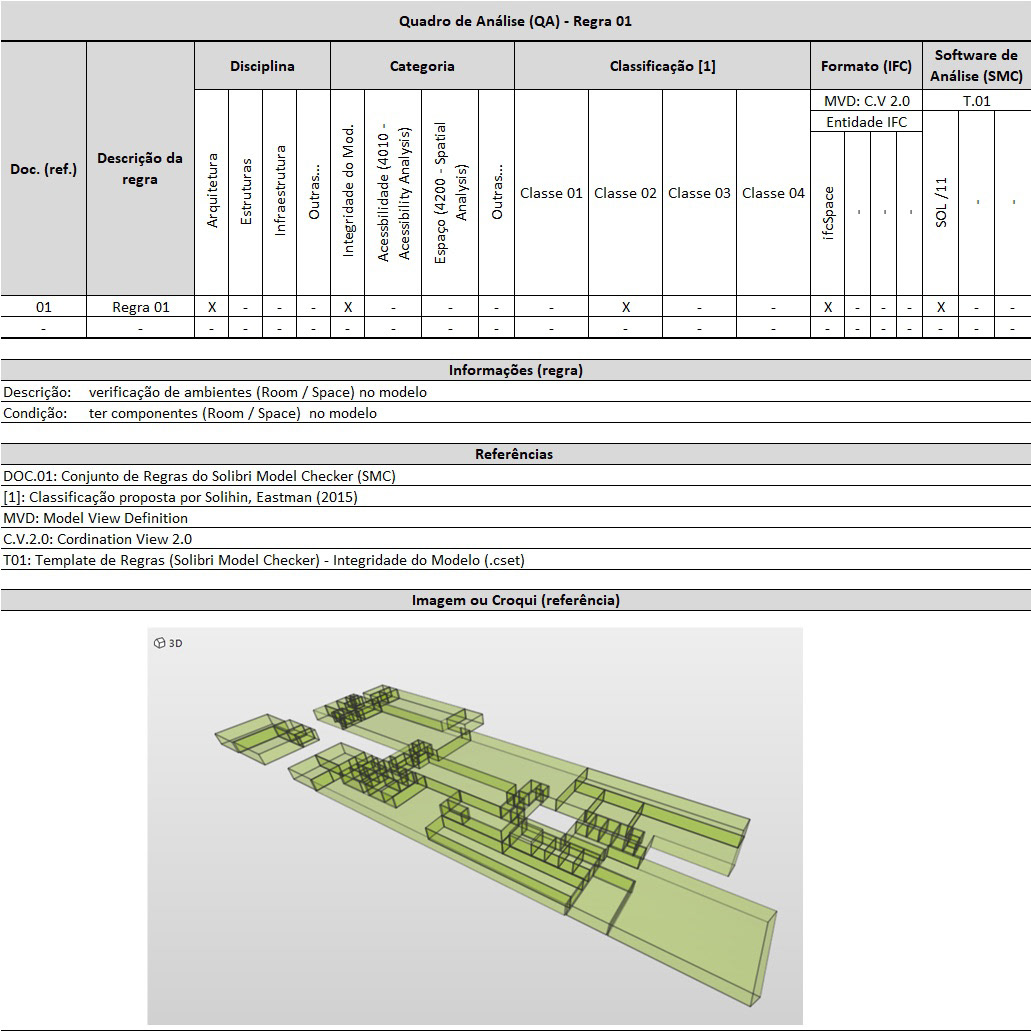

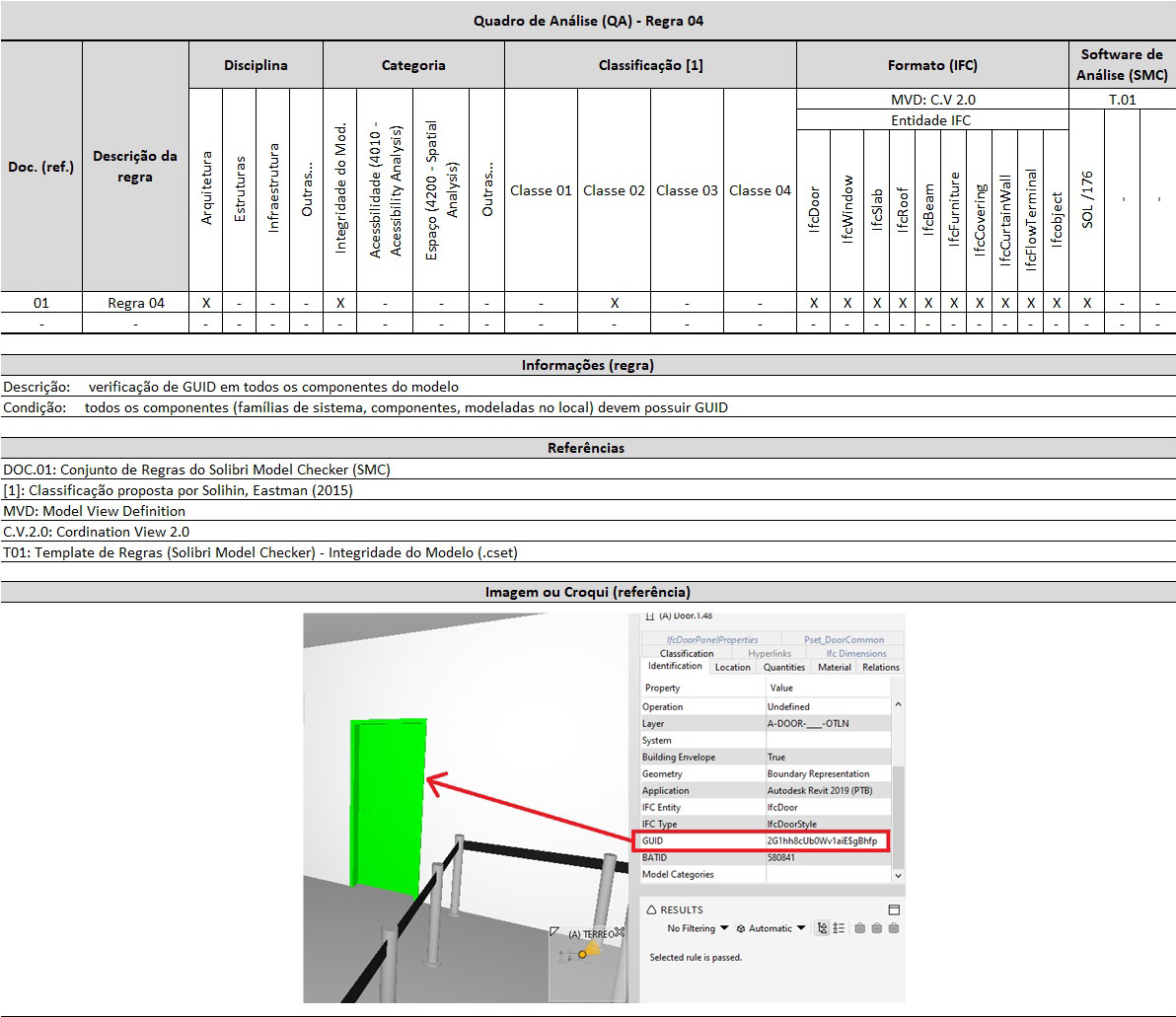

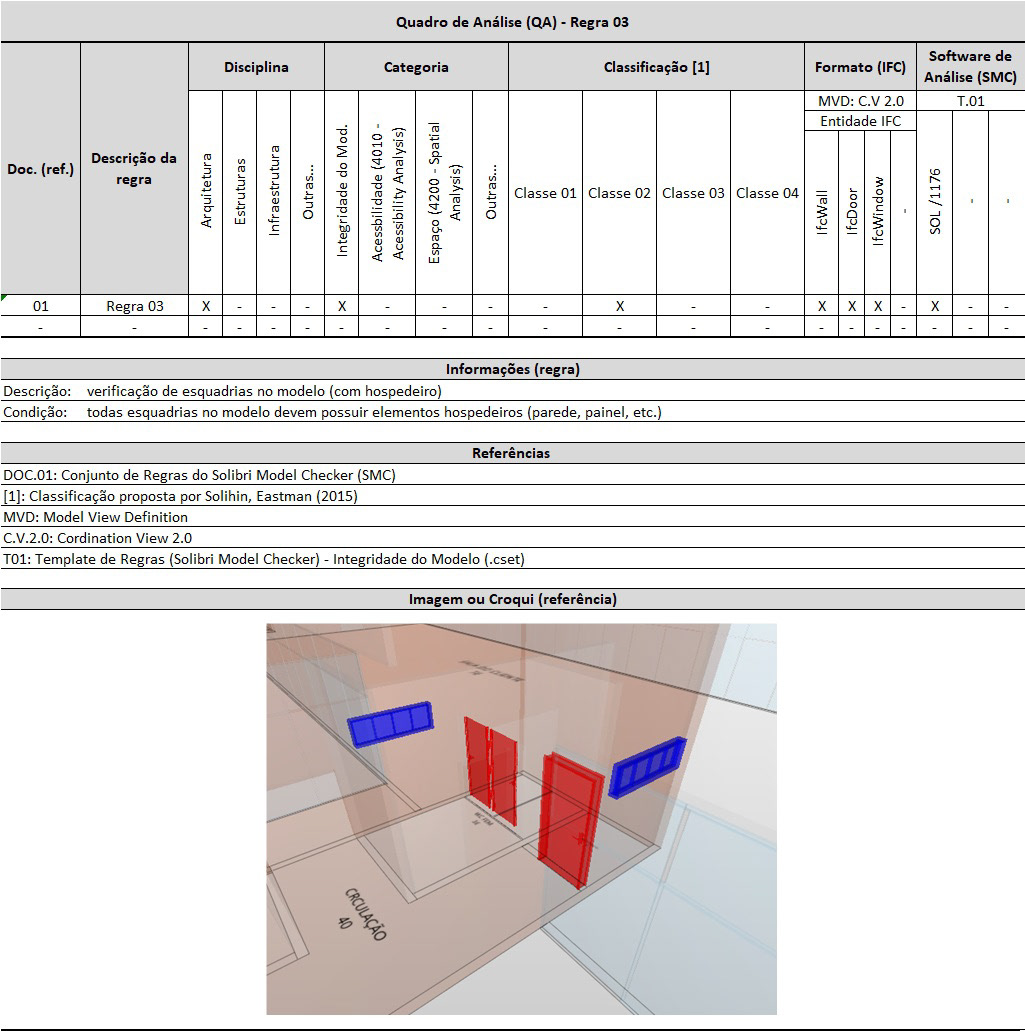

É possível notar que a estrutura concebida pelo QA refere-se a caracterização das informações contidas no Nível 02, Nível 03 e Nível 04 da combinação estabelecida (CE) do modelo conceitual, as imagens apresentadas abaixo demonstra 05 exemplos de QA da categoria integridade do modelo desenvolvidos na dissertação estruturando as informações mínimas necessárias para cada regra.
