QUADRO DE DIRETRIZES DE MODELAGEM (QD)

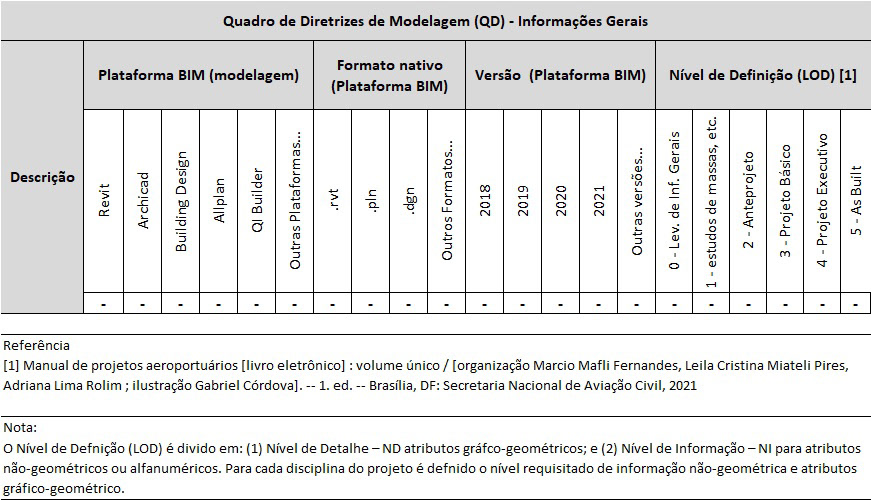

Uma vez criado o QS é possível seguir para a subetapa I (módulo 02) pertinente ao Quadro de Diretrizes de Modelagem (QD). O intuito deste quadro é auxiliar os projetistas no momento da confecção do modelo BIM autoral com base nos requisitos mínimos necessários para que seja possível viabilizar a verificação automatizada de regras na etapa seguinte. Para o QD, foram criados dois quadros, sendo o primeiro associado ao preenchimento das informações associadas a Plataforma BIM a ser utilizada para desenvolvimento do modelo, neste quadro haverá as seguintes informações: Plataforma BIM utilizada, Formato nativo da Plataforma BIM, versão da Plataforma BIM e Nível de Definição do modelo BIM (SAC, 2021) a serem preenchidos pelos projetistas, conforme apresentado na figura a seguir.

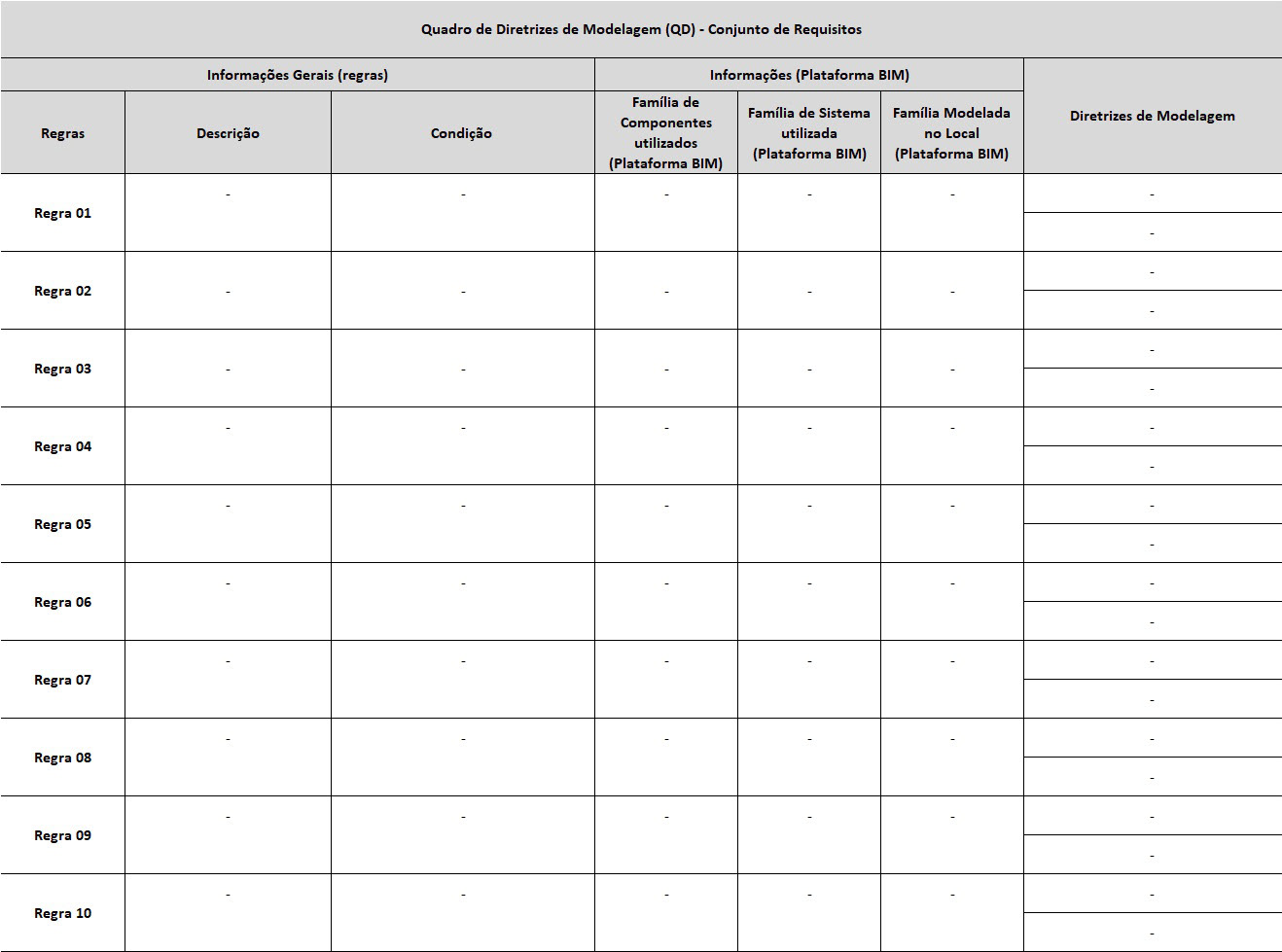

O segundo quadro, refere-se às diretrizes de modelagem associadas aos requisitos a serem verificados, neste quadro haverá as seguintes informações: listagem das regras, descrição das regras, condição para desenvolvimento das regras, família de componentes utilizados (Plataforma BIM), família de sistemas utilizada (Plataforma BIM), família modelada no local (Plataforma BIM) e diretrizes de modelagem para desenvolvimento do modelo BIM (autoral).
Uma vez criado o QD, é possível seguir para a subetapa I (módulo 03) associado ao Quadro de Análise dos Dados (QAD).
